4 digits digital watch Freezing last number - Is that possible???
- Thread starter yomastoz
- Start date
Your question still is not clear at all and there are no details to use to form an answer. If you search for "digital clock schematic" you will find hundreds of schematics to choose from. To make any of them do what you want, do not connect the last display digit to the clock circuit. Instead, connect the segments directly to the power rails to form a zero.
ak
ak
.
Sir Yomastoz. . . . . .
How are things in Estonia !. . . .
Might I assume that you are needing time displayed in tenths of an hour . . . . like I spent 4.1 hours on this job at $50 per hour so my billed fee will be $205.

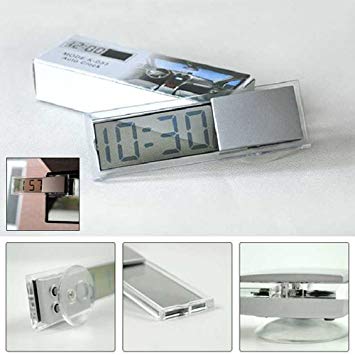

Also if your unit in question is indeed the ONE BEING SHOWN, it is using a transmissive family of LCD display . . . .because you can see the box profile behind it.
I have two of these types of small clocks and find out with certain colorations of backgrounds showing thru from behind them, in accordance to the place you are standing when viewing them, sometimes it makes taking a good reading difficult.
In both cases I have cut rectangular squares from white paper and bowed in to then snap in place behind the displays.
I now have no problem, with the initial frontal light reflecting back and giving me a uniform display at all times.
Thus being the equivalent of the other LCD display being made , of the reflective type.
If you are not FULLY knowledgeable in electronics and design savvy, let me fill you in on as to what is technically involved in creating that clocks display.
The display is composed of 4 display units arranged as HH COLON MM, in which case they can just blink the colon if desired.
They use 7 bars to make one display number, activating different bar combinations can create all of the numbers used.
Guess what ? . . .they call this a 7 segment display.
The building of the first clock using this type of display was using 4 individual number sections that consumed some amount of power, since they were either using low current incandescent lamps or LED's and a possibility of up to 24 segments being activated.
That's no big problem, if using AC line power for their power supply.
If you were wanting to build the same thing but using battery power THEN that WOULD be a problem, with the battery life /expectancy.
Then there is being fact that the human eye has a persistence of vision for a short period of time,so that came into play.
They used a principle called multiplexing wherein each of the four numbers being displayed is being sequentially activated, for just for a short fraction of display time.
This then means that the clocks info for the tens of hours, hours and the tens of minutes and the minutes is being updated and fed to all of the 4 displays.
Then the REAL power saving comes in with the sequential routing of power to ONLY one display at a time.
After a speed of 10 activations per second, any flickering effect gradually subsides, and the display seems to be constantly displaying those numbers,when they are sequentially displayed at fast speeds..
That is where the persistence of vision comes into play.
Soooooo that is what is being accomplished, and with modern technology its complexity + sizing can be reduced to a 2 mm sized chip, encapsulated under a black epoxy blob with hairline fine foil connections coming out to connect to the aforementioned 7 segments of each display number and the drive line that sequentially activates each of the four display numbers.
It just might be a trying task to work with that small of a unit get a constant O on display..
Not saying that I couldn't do it on my own unit, with a bright light, giant magnifier lens / or/ stereo microscope , micro soldering and some involved time.
My work around procedure would be to take that unit and place on a table outdoors for indirect bounce down sun lighting and find the optimal tilt for maximum contrast of display and get in for the closest possibility of a sharp photo.
Wait until the display comes up on 00 minutes and snap a digital photo, without flash, using indirect outdoor light without DIRECT sun on the display..
Print out the photo and use a machinist rule to compare the LCD size to the photos images digit size and you could use the one of the two zero digits that was captured, in case the first number had updated to 1
Print out the photo and use a machinist rule to compare the LCD size to the photos images digit size and compensate in the sizing of the next photo print out to create a 1:1 size ratio duplicate.
If you are using my mentioned white backdrop behind the LCD screen, just rubber cement the black 0 printed on a white background over the front of the existing fourth digit.
The fourth digit is then always covered and showing as a constant 0, with the tenths of an hour sequentially updating.
Casper P.Clodds alternative tekneek:
Use your best numbering / drafting expertise to duplicate a like black Zero on a piece of white paper and stick over the last number of the clock.
( Another possibility . . . .being totally untranslatable from Texan . . .ese)
Delmer Dumbnutts ways:
Ye 'jes sticks a peace of ducks tape overs that thar' ends uf the thang.
(Closest possible translation . . . You just stick a piece of duct tape over the last digit of that display.)
Is any adjunct injected forum humor (humour) permissible . . . . .or will it just be censored out ?
.
73's de Edd
.
Sir Yomastoz. . . . . .
Kuidas on lood Eestis!. . . .
Võib ma eeldan, et te vajavad aega kuvatakse kümnetes tunnis. . . . nagu ma veetsin 4,1 tundi sellel tööd 50 $ tunnis nii et mu arve tasu on $ 205.
Ka siis, kui teie üksus on tõepoolest näidatakse, siis kasutab läbilaskvad pere LCD ekraan. . . .sest näete kasti profiili taga.
Mul on kaks tüüpi väike kellad ja uuri teatud värvingud taustaga näitab läbi tagant neid vastavalt koht, kuhu
seisavad, kui neid näha, on mõnikord muudab võttes hea lugemine raske.
Mõlemal juhul olen lõigatud täisnurkse ruudud valge paberi ja kummardas, et siis snap taha oma kohale kuvab.
Ma nüüd ei ole mingit probleemi, esialgse eesmise tagasipeegelduva valguse ja andis mulle ühtse ekraanil kogu aeg.
Seega on samaväärne teiste LCD ekraan on valmistatud, peegeldav tüübist.
Kui te ei ole täielikult teadlikud elektroonika ja disaini Savvy, lubage mul täita teile, et mida on tehniliselt loomisega seotud
et kellad ekraanil.
Ekraan koosneb 4 kuvarid korraldatud HH koolon MM, mille puhul nad saavad lihtsalt vilkuma koolon, kui soovitud.
Nad kasutavad 7 baari teha üks kuvanumbrit, aktiveerides eri baar kombinatsioone saab luua kõik numbrid kasutatud.
Loomulikult nad kutsusid seda 7 segmendiline indikaator.
Hoone esimese kella kasutades seda tüüpi ekraanide kasutas 4 individuaalne number lõigud, mis tarbitakse teatud summa võimu,
sest nad olid kas kasutades nõrkvoolu hõõglampide või LED ja võimalus kuni 28 segmendid on aktiveeritud.
See ei ole suur probleem, kui kasutatakse vahelduvvoolu võimsuse oma toide.
Kui sa olid tahavad ehitada sama asi, kuid akutoitel siis oleks probleem, mille aku / oodatav.
Siis on asjaolu, et inimsilm on püsivust nägemine lühikeseks ajaks, et omasid.
Nad kasutasid põhimõte nimetatakse multipleksimine kus iga nelja numbri kuvamist on järjestikku aktiveeritud, vaid
lühikest murdosa näitamise aeg.
See omakorda tähendab, et kellad info kümnete tundi, tundi ja kümneid minutit ja minites uueneb ja söödetakse kõik 4 kuvab.
Siis tegelik võim kokkuhoid tuleb koos järjestikku suunamises võimu ainult ühe ekraani korraga.
Pärast kiirusega 10 aktiveerimised sekundis, mis tahes võbelev toime järk-järgult vaibub ning ekraan tundub olevat pidevalt väljapanek need numbrid,
kui nad üksteise järel eksponeeritud kiirustel ..
See on koht, kus püsivusest nägemise hakkavad.
Soooooo see, mida on saavutatud, ja kaasaegse tehnoloogia keerukuse + suuruse saab vähendada
2 mm suurune kiip, kapseldatud all must epoksü kämp koos juustepiir trahvi foolium ühendused tulevad välja ühendada eelnimetatud 7 segmenti
Iga kuvanumbrit ja jõuülekanne et järjest aktiveerib iga nelja ekraanil numbrid.
See lihtsalt võib olla üritab ülesanne töötada, et väikesed üksuse saada pidevat O ekraanil ..
Ei ütle, et ma ei saanud seda teha oma seade, millel on ere valgus, hiiglane Luup objektiiv / või / stereo mikroskoobi, mikro jootmine ja mõned kaasatud aega.
Minu töö ümber korras oleks võtta, et seade ja asetage lauale õues kaudsete põrge alla päikese valguse ja leida optimaalne kalle maksimaalselt
kontrastsust ekraanil ja saada lähimast võimalust terav foto.
Oodake, kuni ekraanile kerkib 00 minutit ja Snap digitaalne foto, ilma välguta, kasutades kaudseid väljas valgust ilma otsese päikese ekraanil.
Prindi välja foto ja kasuta masinist reeglina võrrelda LCD suurus fotod pilte kohaline suurus ja sa võiksid kasutada ühte kahest null numbrit, mis oli
pildistatud, juhul, kui esimene number oli uuendatud 1
Prindi välja foto ja kasuta masinist reeglina võrrelda LCD suurus fotod pilte kohaline suuruse ja kompenseeriks suuruse järgmise foto välja printida
luua 1: 1duplicate
Kui te kasutate minu mainitud valge taustaks taga LCD ekraan, lihtsalt kummist tsement musta 0 valgel taustal üle ees olemasolevate neljanda numbri.
Neljas number on siis alati kaetud ja näitab konstantse 0 koos kümnendikku tund järjest ajakohastamist.
Casper P.Clodds alternatiivseid tekneek:
Kasutage oma parima numeratsioon / koostamist teadmisi dubleerida nagu must Zero tükk valget paberit ja kinni viimase arv kella.
(Teine võimalus... .being Täiesti tõlkimatu alates Texan.. .ese)
Delmer Dumbnutts viisil:
Ye "jes pulgad rahu pardid lint pulloverid et Thar" otsad UF Thang.
(Väikseim võimalik tõlge... Sa lihtsalt kinni tükk teipi viimase numbri, et ekraanil.)
Kas tahes täiendus süstitakse foorum huumor (huumor) lubatud. . . . .Vŋi on see lihtsalt tsenseeritud välja?
73 on de EDD
.
Sir Yomastoz. . . . . .
How are things in Estonia !. . . .
Might I assume that you are needing time displayed in tenths of an hour . . . . like I spent 4.1 hours on this job at $50 per hour so my billed fee will be $205.
Also if your unit in question is indeed the ONE BEING SHOWN, it is using a transmissive family of LCD display . . . .because you can see the box profile behind it.
I have two of these types of small clocks and find out with certain colorations of backgrounds showing thru from behind them, in accordance to the place you are standing when viewing them, sometimes it makes taking a good reading difficult.
In both cases I have cut rectangular squares from white paper and bowed in to then snap in place behind the displays.
I now have no problem, with the initial frontal light reflecting back and giving me a uniform display at all times.
Thus being the equivalent of the other LCD display being made , of the reflective type.
If you are not FULLY knowledgeable in electronics and design savvy, let me fill you in on as to what is technically involved in creating that clocks display.
The display is composed of 4 display units arranged as HH COLON MM, in which case they can just blink the colon if desired.
They use 7 bars to make one display number, activating different bar combinations can create all of the numbers used.
Guess what ? . . .they call this a 7 segment display.
The building of the first clock using this type of display was using 4 individual number sections that consumed some amount of power, since they were either using low current incandescent lamps or LED's and a possibility of up to 24 segments being activated.
That's no big problem, if using AC line power for their power supply.
If you were wanting to build the same thing but using battery power THEN that WOULD be a problem, with the battery life /expectancy.
Then there is being fact that the human eye has a persistence of vision for a short period of time,so that came into play.
They used a principle called multiplexing wherein each of the four numbers being displayed is being sequentially activated, for just for a short fraction of display time.
This then means that the clocks info for the tens of hours, hours and the tens of minutes and the minutes is being updated and fed to all of the 4 displays.
Then the REAL power saving comes in with the sequential routing of power to ONLY one display at a time.
After a speed of 10 activations per second, any flickering effect gradually subsides, and the display seems to be constantly displaying those numbers,when they are sequentially displayed at fast speeds..
That is where the persistence of vision comes into play.
Soooooo that is what is being accomplished, and with modern technology its complexity + sizing can be reduced to a 2 mm sized chip, encapsulated under a black epoxy blob with hairline fine foil connections coming out to connect to the aforementioned 7 segments of each display number and the drive line that sequentially activates each of the four display numbers.
It just might be a trying task to work with that small of a unit get a constant O on display..
Not saying that I couldn't do it on my own unit, with a bright light, giant magnifier lens / or/ stereo microscope , micro soldering and some involved time.
My work around procedure would be to take that unit and place on a table outdoors for indirect bounce down sun lighting and find the optimal tilt for maximum contrast of display and get in for the closest possibility of a sharp photo.
Wait until the display comes up on 00 minutes and snap a digital photo, without flash, using indirect outdoor light without DIRECT sun on the display..
Print out the photo and use a machinist rule to compare the LCD size to the photos images digit size and you could use the one of the two zero digits that was captured, in case the first number had updated to 1
Print out the photo and use a machinist rule to compare the LCD size to the photos images digit size and compensate in the sizing of the next photo print out to create a 1:1 size ratio duplicate.
If you are using my mentioned white backdrop behind the LCD screen, just rubber cement the black 0 printed on a white background over the front of the existing fourth digit.
The fourth digit is then always covered and showing as a constant 0, with the tenths of an hour sequentially updating.
Casper P.Clodds alternative tekneek:
Use your best numbering / drafting expertise to duplicate a like black Zero on a piece of white paper and stick over the last number of the clock.
( Another possibility . . . .being totally untranslatable from Texan . . .ese)
Delmer Dumbnutts ways:
Ye 'jes sticks a peace of ducks tape overs that thar' ends uf the thang.
(Closest possible translation . . . You just stick a piece of duct tape over the last digit of that display.)
Is any adjunct injected forum humor (humour) permissible . . . . .or will it just be censored out ?
.
73's de Edd
.
Sir Yomastoz. . . . . .
Kuidas on lood Eestis!. . . .
Võib ma eeldan, et te vajavad aega kuvatakse kümnetes tunnis. . . . nagu ma veetsin 4,1 tundi sellel tööd 50 $ tunnis nii et mu arve tasu on $ 205.
Ka siis, kui teie üksus on tõepoolest näidatakse, siis kasutab läbilaskvad pere LCD ekraan. . . .sest näete kasti profiili taga.
Mul on kaks tüüpi väike kellad ja uuri teatud värvingud taustaga näitab läbi tagant neid vastavalt koht, kuhu
seisavad, kui neid näha, on mõnikord muudab võttes hea lugemine raske.
Mõlemal juhul olen lõigatud täisnurkse ruudud valge paberi ja kummardas, et siis snap taha oma kohale kuvab.
Ma nüüd ei ole mingit probleemi, esialgse eesmise tagasipeegelduva valguse ja andis mulle ühtse ekraanil kogu aeg.
Seega on samaväärne teiste LCD ekraan on valmistatud, peegeldav tüübist.
Kui te ei ole täielikult teadlikud elektroonika ja disaini Savvy, lubage mul täita teile, et mida on tehniliselt loomisega seotud
et kellad ekraanil.
Ekraan koosneb 4 kuvarid korraldatud HH koolon MM, mille puhul nad saavad lihtsalt vilkuma koolon, kui soovitud.
Nad kasutavad 7 baari teha üks kuvanumbrit, aktiveerides eri baar kombinatsioone saab luua kõik numbrid kasutatud.
Loomulikult nad kutsusid seda 7 segmendiline indikaator.
Hoone esimese kella kasutades seda tüüpi ekraanide kasutas 4 individuaalne number lõigud, mis tarbitakse teatud summa võimu,
sest nad olid kas kasutades nõrkvoolu hõõglampide või LED ja võimalus kuni 28 segmendid on aktiveeritud.
See ei ole suur probleem, kui kasutatakse vahelduvvoolu võimsuse oma toide.
Kui sa olid tahavad ehitada sama asi, kuid akutoitel siis oleks probleem, mille aku / oodatav.
Siis on asjaolu, et inimsilm on püsivust nägemine lühikeseks ajaks, et omasid.
Nad kasutasid põhimõte nimetatakse multipleksimine kus iga nelja numbri kuvamist on järjestikku aktiveeritud, vaid
lühikest murdosa näitamise aeg.
See omakorda tähendab, et kellad info kümnete tundi, tundi ja kümneid minutit ja minites uueneb ja söödetakse kõik 4 kuvab.
Siis tegelik võim kokkuhoid tuleb koos järjestikku suunamises võimu ainult ühe ekraani korraga.
Pärast kiirusega 10 aktiveerimised sekundis, mis tahes võbelev toime järk-järgult vaibub ning ekraan tundub olevat pidevalt väljapanek need numbrid,
kui nad üksteise järel eksponeeritud kiirustel ..
See on koht, kus püsivusest nägemise hakkavad.
Soooooo see, mida on saavutatud, ja kaasaegse tehnoloogia keerukuse + suuruse saab vähendada
2 mm suurune kiip, kapseldatud all must epoksü kämp koos juustepiir trahvi foolium ühendused tulevad välja ühendada eelnimetatud 7 segmenti
Iga kuvanumbrit ja jõuülekanne et järjest aktiveerib iga nelja ekraanil numbrid.
See lihtsalt võib olla üritab ülesanne töötada, et väikesed üksuse saada pidevat O ekraanil ..
Ei ütle, et ma ei saanud seda teha oma seade, millel on ere valgus, hiiglane Luup objektiiv / või / stereo mikroskoobi, mikro jootmine ja mõned kaasatud aega.
Minu töö ümber korras oleks võtta, et seade ja asetage lauale õues kaudsete põrge alla päikese valguse ja leida optimaalne kalle maksimaalselt
kontrastsust ekraanil ja saada lähimast võimalust terav foto.
Oodake, kuni ekraanile kerkib 00 minutit ja Snap digitaalne foto, ilma välguta, kasutades kaudseid väljas valgust ilma otsese päikese ekraanil.
Prindi välja foto ja kasuta masinist reeglina võrrelda LCD suurus fotod pilte kohaline suurus ja sa võiksid kasutada ühte kahest null numbrit, mis oli
pildistatud, juhul, kui esimene number oli uuendatud 1
Prindi välja foto ja kasuta masinist reeglina võrrelda LCD suurus fotod pilte kohaline suuruse ja kompenseeriks suuruse järgmise foto välja printida
luua 1: 1duplicate
Kui te kasutate minu mainitud valge taustaks taga LCD ekraan, lihtsalt kummist tsement musta 0 valgel taustal üle ees olemasolevate neljanda numbri.
Neljas number on siis alati kaetud ja näitab konstantse 0 koos kümnendikku tund järjest ajakohastamist.
Casper P.Clodds alternatiivseid tekneek:
Kasutage oma parima numeratsioon / koostamist teadmisi dubleerida nagu must Zero tükk valget paberit ja kinni viimase arv kella.
(Teine võimalus... .being Täiesti tõlkimatu alates Texan.. .ese)
Delmer Dumbnutts viisil:
Ye "jes pulgad rahu pardid lint pulloverid et Thar" otsad UF Thang.
(Väikseim võimalik tõlge... Sa lihtsalt kinni tükk teipi viimase numbri, et ekraanil.)
Kas tahes täiendus süstitakse foorum huumor (huumor) lubatud. . . . .Vŋi on see lihtsalt tsenseeritud välja?
73 on de EDD
.
Last edited:
ADDENDA:
At two points in the discussion I mentioned the tens of minutes portion of the display as being " tenths of an hour", and of course, with 6 minutes time segments being tenths of an hour.
But the display and updating of the tens of minutes digit is accomplishing the mentioned :
" Clock would still work but it then makes a refresh after every 10 minutes."
At two points in the discussion I mentioned the tens of minutes portion of the display as being " tenths of an hour", and of course, with 6 minutes time segments being tenths of an hour.
But the display and updating of the tens of minutes digit is accomplishing the mentioned :
" Clock would still work but it then makes a refresh after every 10 minutes."
Similar threads
- Locked
